ZH28 Серия (аналог СНЦ28)

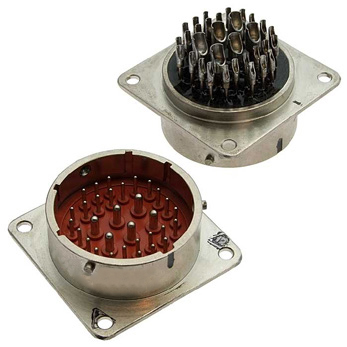

ZH28 (аналог СНЦ28) — герметичная розетка со стеклянной спеканием, которая может использоваться совместно с соответствующей вилкой СНЦ23 в удалённых цепях постоянного и импульсного переменного тока.
Техническая документация Даташит ZH28 Series
Описание
Серия ZH28 (аналог СНЦ28)
ZH28 (аналог СНЦ28) — это стеклянный синтерованный герметичный разъём с соответствующей вилкой СНЦ23, который может использоваться вместе с удалённой схемой для постоянного и переменного импульсного тока.
Технические характеристики
• Температура окружающей среды: –60°C ~ +155°C (максимум 200°C)
• Вибрация: 1 ~ 5000 Гц, ускорение ≤ 40g
• Ударное ускорение многократное 150g, однократное 500g
• Сопротивление контакта: Ø 1.0 ≤ 15mΩ; Ø 1.5 ≤ 10mΩ; Ø 2.0 ≤ 8mΩ
• Сопротивление среднему давлению:
| Класс | Рабочее напряжение (V) | Тестовое напряжение (V) |
| А | 700 | 2100 |
| В | 500 | 1850 |
| С | 400 | 1600 |
• Сопротивление изоляции: ≥5000MΩ
• Рабочее напряжение: 700V
• Технические условия: БРО.364.038ТУ, Q/3 E 20005-2003
• Устойчивость к солевому туману: 48 ч
• Относительная влажность: 30°C ~ 60°C, 92% ~ 98%
• Механическая жизнь: 500 циклов
