X4 Серия (аналог СНП345, СКП345)
Серия X4 (аналог СНП345, СКП345) — металлические разъемы для стоек и панелей
В соответствии с ARINC600. Модульная структура, дифференциальные номера деталей, которые формируются путем соединения изолятора с корпусом, могут удовлетворить требования заказчиков по дифференциалу.
Техническая документация Даташит X4 Series
Описание

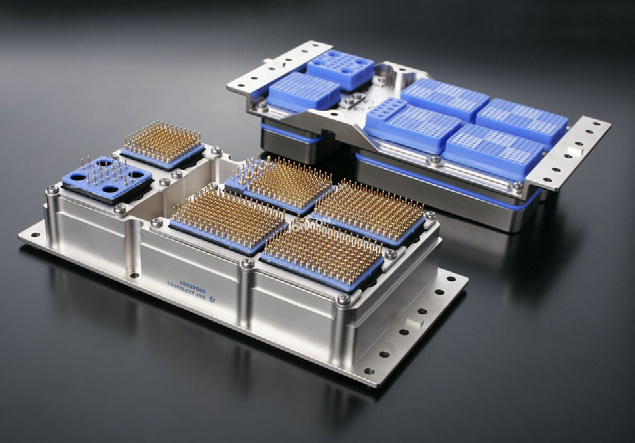

X4 Серия (ARINC600) Металлический разъём для стоек и панелей (СНП345, СКП345)
• Соответствует стандарту ARINC600
• Модульная структура, дифференциальные P/N, образующиеся при соединении изолятора с оболочкой, могут удовлетворить дифференцированные требования заказчиков
• Смешанные контакты для питания, высокоскоростных, высокочастотных и оптических сигналов, интегрированная передача сигналов может быть достигнута
• Скорость передачи для высокоскоростных и дифференциальных контактов 8# может составлять 1.65 Гбит/с
• Применяется для авиационных и военных стоек, устойчивость к воздействию внешней среды
• Стандарт предприятия: Q/21EJ719-2009
Тип контакта
Разъём X4 для металлической стойки и панели может одновременно устанавливать контакты для питания, сигнала, высокоскоростных, высокочастотных и коаксиальных контактов, что позволяет осуществлять интегрированную передачу нескольких сигналов. В контактных гнездах #8 могут быть установлены высокоскоростные дифференциальные контакты #8 или коаксиальные контакты #8. В контактных гнёздах #16 могут быть установлены коаксиальные, силовые или оптические контакты #16. В контактных гнёздах #12 могут быть установлены коаксиальные, силовые или оптические волоконные контакты #12.
Применение
Разъёмы серии X4 применяются для передачи электрического сигнала, радиочастотного сигнала, оптического сигнала, дифференциального сигнала и сигнала шины между оборудованием и стойкой. Они подходят для работы в условиях жесткой среды, уменьшают количество интерфейсов и сборок кабелей, удовлетворяя требованиям интеграции, модульности и стандартизации. Применение разъёмов может быть следующим.
