S3106A Single-channel Optical Transmitter Module
S3106A — миниатюрный оптический передатчик SDI видео. Поддерживает протоколы 3G-SDI и SMPTE424M, скорость передачи от 270 Мбит/с до 2,97 Гбит/с, рабочая температура от -55°C до 85°C, оптический интерфейс — кастомный 8# оптический штырь, электрический интерфейс — 8 контактных выводов под пайку, размеры модуля Ø8 мм × 24,7 мм.
Техническая документация Даташит S3106A Single-channel Optical Transmitter Module
Описание

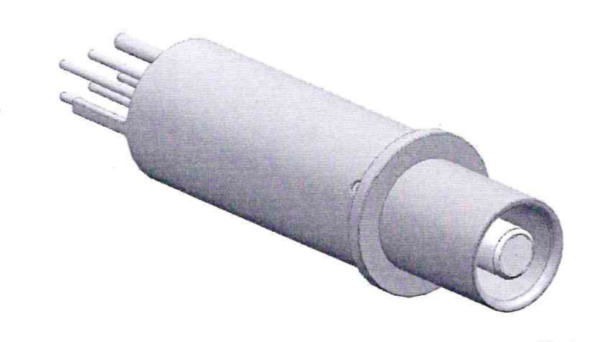

Оптический передающий модуль S3106A (1310nm) с однофункциональным каналом
Описание продукта
S3106A — это миниатюрный оптический передающий модуль для видео SDI. Модуль поддерживает протоколы 3G-SDI и SMPTE424M, скорость передачи данных составляет от 270Mbps до 2.97Gbps, рабочая температура от -55°C до 85°C, оптический интерфейс использует кастомизированный оптический разъем 8# с контактами, электрический интерфейс — 8 пин-сварных контактов, а размер упаковки модуля составляет Ф8мм х 24.7мм.
Особенности продукта
• Оптический разъем 8#, оптический интерфейс 50/125um
• Поддержка протокола SMPTE424M
• Скорость передачи данных от 270Mbps до 2.97Gbps
• Лазер FP с длиной волны 1310nm, многомодовое волокно, расстояние передачи 100м при 2.97Gbps, OM3
• Размеры: Ø8мм х 24.7мм
• Встроен в разъем, установлен на 8# квадраксиальном контактном узле
• Сигнальный GND и корпус используют общий заземляющий контакт
