R70 Серия (аналог СП450)

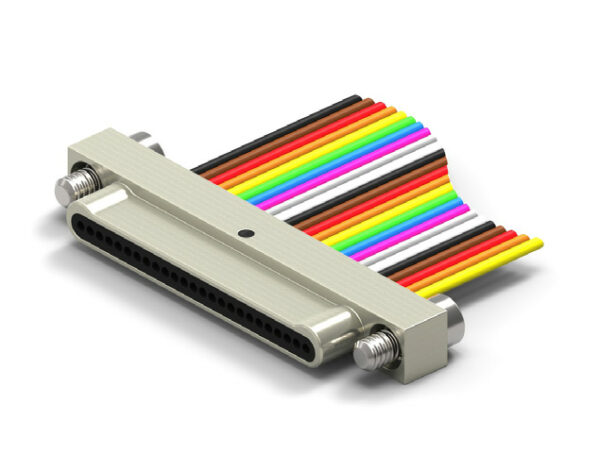

Серия R70 (MIL-DTL-32139A) электрический разъем Nano-D с шагом 0.635 мм (аналог СП450)
Продукция обладает множеством преимуществ, таких как: высокая плотность, легкий вес, миниатюризация, что позволяет обеспечить надежное электрическое соединение внутри системы: кабель-кабель, кабель-плата, плата-плата.
Техническая документация Даташит R70 Series
Описание
R70 Серия (MIL-DTL-32139A) 0.635mm pitch Nano-D электрический разъём (аналог СП450)
• Характеристики соответствуют стандарту MIL-DTL-32139A.
• Мужские контакты с использованием эластичных скрученных проволочных штифтов.
• Высокая плотность, шаг 0.635 мм.
• Используется металлический корпус.
• 10 типов расположения контактов, от 9 до 85 контактов.
• Вилка и розетка оснащены устройствами фиксации.
• Типы подключения: обжиг, монтаж на поверхности, прямой угол PCB, прямой PCB, монтаж на поверхности с нахлёстом.
ПРИМЕНЕНИЕ
Продукты имеют множество преимуществ, таких как высокая плотность, лёгкость, миниатюризация, что позволяет обеспечить надёжное электрическое соединение внутри системы: кабель-кабель, кабель-плата, плата-плата.
РАБОЧИЕ УСЛОВИЯ
Продукты могут использоваться в жёстких условиях, таких как высокая вибрация и удары, особенно там, где есть особые требования к пространству и весу.
КЛАССИФИКАЦИЯ
В зависимости от типа подключения, существуют следующие типы:
1) Обжатая вилка / розетка.
2) Вилка / розетка для монтажа на горизонтальной поверхности.
3) Вилка / розетка для монтажа на вертикальной поверхности.
4) Вилка / розетка для PCB с прямым углом.
5) Прямая вилка / розетка для PCB.
6) Вилка / розетка для монтажа на поверхности с нахлёстом.
