R255 III Series Electrical
Соответствие стандарту MIL-DTL-38999M. Быстрое соединение с тремя головками, с механизмом защиты от ослабления соединения.
Техническая документация Даташит R255 Ⅲ series Electrical connectors
Описание

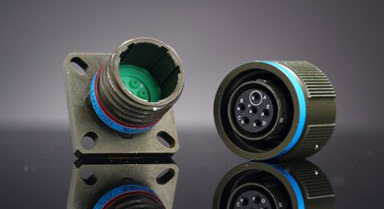

Серия R255 III (MIL-DTL-38999 III Series) Электрические разъёмы (СНЦ144)
Разъёмы серии R255 Ⅲ (соответствуют MIL-DTL-38999 Ⅲ серии)
Краткое описание
• Соответствие стандарту MIL-DTL-38999M
• Быстроразъёмное соединение с трёхзаходной резьбой и механизмом защиты от самооткручивания
• Компактные габариты, малый вес, высокая плотность контактов
• Функция электромагнитного экранирования
• Съёмные обжимные контакты, защита от перекоса при соединении
• Устойчивость к интенсивной вибрации при высокой температуре, подходит для эксплуатации во влажной и ветреной среде
• В контактные позиции 16# могут быть установлены оптоволоконные контакты
• В контактные позиции 12#, 10#, 8# могут быть установлены коаксиальные или экранированные контакты
Технические характеристики
• Материалы:
Корпус: алюминиевый сплав, нержавеющая сталь, титановый сплав
Изоляция: термореактивный или термопластичный пластик
Уплотнение и герметизатор: силиконовая резина
Покрытие:
— W: оливково-зелёное кадмиевое покрытие на никелевой подложке
— K: корпус из нержавеющей стали, пассивированный
— F: химическое никелевое покрытие
— FT: алюминиевый сплав с матовым кадмиевым покрытием
— TA: титановый сплав
• Контакты: медный сплав с позолоченным покрытием, типы подключения: обжим, пайка, монтаж на плату (PCB)
• Надёжность: 500 циклов соединения/разъединения
• Вибрация:
— Синусоидальная: 60 g с температурным циклом и имитацией нагрузки (36 ч)
— Случайная вибрация: при высокой температуре, частота 100~1000 Гц, спектральная плотность мощности 1 g²/Гц, среднеквадратичное значение 41,7 g
— При нормальной температуре:
