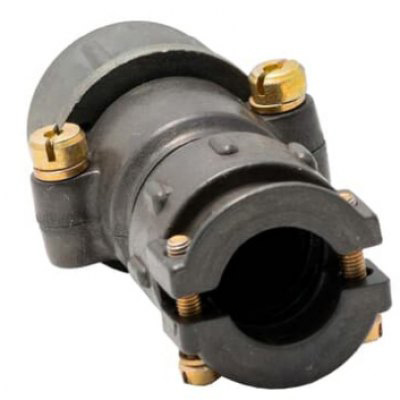

PPH25M Серия (аналог РРН25М)
РРН25М, РРН25АМ (аналог РРН25М) — разъёмы температурной компенсации для термопар и цепей постоянного тока.
Розетка (подключается к части устройства) с прямым или угловым неэкранированным хвостовиком либо без хвостовика.
Техническая документация Даташит PPH25M Series (РРН25М)
Описание
Серия PPH25M (аналог РРН25М)
Разъёмы с температурной компенсацией
Разъёмы температурной компенсации РРН25М и РРН25АМ предназначены для термопарных и постоянных токовых цепей.
Розетка (устанавливаемая на приборной части) — с прямым или угловым неэкранированным тыловым окончанием либо без тылового окончания.
Вилка (кабельная часть) — с прямым или угловым неэкранированным тыловым окончанием.
Локализованная модель: PPH25M (аналог РРН25М)
Технические характеристики
Температурный диапазон:
— PPH25M: –60°C ~ +200°C
— PPH25AM: –60°C ~ +150°C
• Вибрация: 1~600 Гц 10g
• Удар: многократно 12g
• Сопротивление контакта: ≤ 50 мОм
• Сопротивление изоляции: ≥ 1000 МОм
• Переменное напряжение: 400 В
• Время наработки: PPH25M ≥ 600 ч, PPH25AM ≥ 1000 ч
• Количество циклов соединений: 200 раз
• Гарантийный срок: 12 лет
• Технические условия: ГЕО.364.106ТУ
• Обозначение спецификации: 3Е0 204 081JT
