Описание

PC Серия (аналог РС)

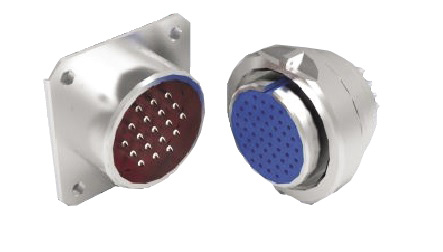

Субминиатюрные круглые электрические разъёмы серии PC предназначены для электрических соединений в радиотехнической и электротехнической аппаратуре. Подключение кабельной вилки к розетке, закреплённой на устройстве, осуществляется при помощи накидной резьбовой гайки. Также возможно соединение двух устройств (стыковка) путём прямого включения вилки и розетки, установленных на каждом из них. Сверхмалый круглый разъём представлен в герметичном и негерметичном исполнении. Вилка и розетка могут комплектоваться тыловыми аксессуарами.
Розетка оснащается штырями, а вилка — гнёздами.

Локализованная модель: PC Серия (аналог РС)

Примечание: Вилка с гнездом, розетка со штырем

Технические характеристики

• Рабочая температура: -60℃ ~ +85℃

• Ускорение вибрации: 5~2500 Гц, РС — 15g, РСГ — 18g

• Ускорение удара: РС — многократно 50g; РСГ — многократно 100g

• Рабочее напряжение: 200 В

• Сопротивление контакта: ≤ 5 мОм

• Сопротивление изоляции: ≥ 1000 МОм

• Пробивное напряжение: 1000 В

• Количество циклов подключения/отключения: 250

• Гарантийный срок: 15 лет

• Обозначение технических условий: 3E0 204 062JT
