NTC Серия

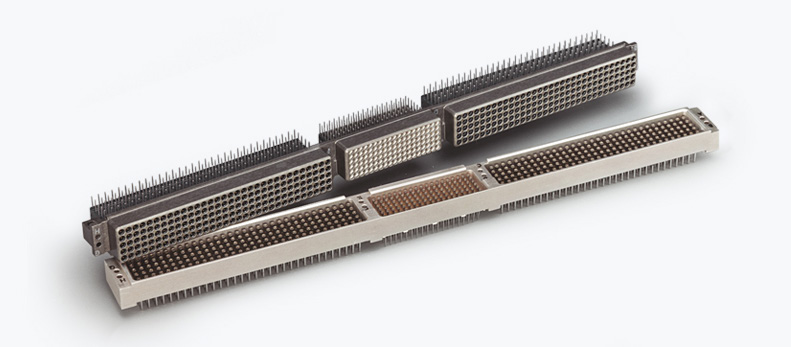

Серия NTC (VME)
Разработана для электронных модулей VME64 и XVME64x с поддержкой стандартного разъема
Техническая документация Даташит NTC Series
Описание
Разъёмы серии NTC
• Предназначены для электронных модулей VME64 и XVME64x с поддержкой стандартного разъёма
• Высоконадежный контакт с гиперболоидной пружинкой
• Могут применяться в условиях сильных вибраций и жесткой среды
• Разъём имеет структуру электрической клетки Фарадея, обеспечивающую защиту от ЭДС (электростатического разряда)
• Модуль P0/J0 поддерживает дифференциальную передачу данных на скорости 3.125 Гбит/с
• Рабочий диапазон частот RF контактов: 0～18 ГГц
• Применение: авиация, космонавтика, электроника, оружие
• Стандарт предприятия: Q/21EJ873
Механическая характеристика
— Корпус: Высокопрочный алюминиевый сплав
— Контакт: Медь с золотым покрытием
— Изолятор: LCP
— Направляющий пин идентификации: Нержавеющая сталь
— Синусоидальная вибрация: частота: 0～2000 Гц, ускорение: 15G
— Случайная вибрация: PSD (плотность мощности спектра): 0.2g²/Гц, среднеквадратичное значение 16.4G
— Износостойкость: 4000 циклов
Экологическая характеристика
— Рабочая температура: -55℃ ~ +125℃
— Срок службы при высокой температуре: 125 ℃, 250 ч
— Относительная влажность (RH): 40±2℃, 90～98％
— Соляной туман: 48 ч
Электрическая характеристика
• LF контакт (для модулей P1/J1, P2/J2)
— Номинальный ток: 2.5А
— Напряжение пробоя: 1000В
— Сопротивление изоляции: ≥5000 МΩ
— Сопротивление контакта: ≤20 МΩ
• Дифференциальный контакт (для модуля P0/J0)
— Скорость передачи данных: 3.125 Гбит/с
— Характеристическое сопротивление: 100±15Ω
— Номинальный ток: 1А
— Напряжение пробоя: 1000В
— Сопротивление изоляции: ≥5000 МΩ
— Сопротивление контакта: ≤20 МΩ
• HF контакт (общего применения)
— Диапазон частот: 0～18 ГГц
— Характеристическое сопротивление: 50±1Ω
— Фаза отклонения: ≤±5º
— Сопротивление контакта: Центральный контакт 5МΩ; Внешний контакт 3МΩ
Technical details
Mechanical performance
— Shell: High-strength aluminum alloy
— Contact: Copper alloy with gold plating
— Insulator: LCP
— Identification guide pin: Stainless steel
— Sinusoidal vibration: frequency: 0～2000Hz, acceleration: 15G
— Random vibration: PSD(power spectral density): 0.2g2/Hz, rms value 16.4G
— Endurance: 4000 cycles
Environmental performance
— Operating temperature: -55℃ ~ +125℃
— High temperature lifetime: 125 ℃, 250h
— Relative humidity (RH): 40±2℃, 90～98％
— Salt spray: 48h
Electrical performance
• LF contact ( apply to P1/J1, P2/J2 module )
— Current rating: 2.5A
— Withstanding voltage: 1000V
— Insulation resistance: ≥5000 MΩ
— Contact resistance: ≤20 MΩ
• Differential contact ( apply to P0/J0 module )
— Transmission rate: 3.125 G bps
— Characteristic impedance: 100±15Ω
— Current rating: 1A
— Withstanding voltage: 1000V
— Insulation resistance: ≥5000 MΩ
— Contact resistance: ≤20 MΩ
• HF contact ( common use )
— Frequency range: 0～18 GHz
— Characteristic impedance: 50±1Ω —— IVnosletratg Leo sstsa:n wdhinegn wopaevrea rtaintgio f (rVeSqWueRn)cy f is 5MHz～18GHz, ≤0.06 𝑓𝑓 dB ：≤1.15+0.01 f
— Phase deviation：≤±5º
— Contact resistance：Center contact 5MΩ; Outer contact 3MΩ
