Описание

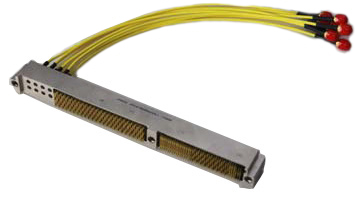

Серия NKA (VITA46) Стандарт VPX

Модульный разъём с усиленной защитой NKA серии

Краткое описание

• Стандартный электрический интерфейс, модуль VITA стандарт

• Популярный тип, открытая конструкция, настраиваемый

• Структура модульного соединения, интегрированная передача различных сигналов, включая дифференциальные, RF, оптические, электрические, низкочастотные и другие

• Структура с обжатием

• Интервал модулей: 21.59 и 25.4

• RF контакты и оптические контакты могут быть заменены на месте, и могут использоваться в одном и том же отсеке

• Стандарт предприятия: Q/21EJ1488-2011

Основные технические характеристики

— Скорость передачи цифрового сигнала: 6.25 Гбит/с

— Дифференциальное сопротивление: 100Ω

— Перекрестные помехи на ближнем конце: <5%

— Коаксиальное сопротивление: 50Ω

— Диапазон частот RF: DC~40 ГГц

— VSWR ≤1.15+0.01F (F: ГГц)

— Степень отключения: лучше чем -90 дБ (18 ГГц)

— Тестирование на линии: оптическая ошибка: 1.25 Гбит/с, ошибки не более 10⁻¹²

— Потери при вставке оптоволокна ≤1.5 дБ

— Вибрация: случайная вибрация, плотность мощности спектра: 0.2g²/Гц

— Удар: полусинусоидальный, 80g, продолжительностью 11 мс

— Соляной туман: 96 ч

— Рабочая температура: -55℃ ~ +125℃

(оптический и электрический смешанный тип: -55℃ ~ +80℃)
