Описание

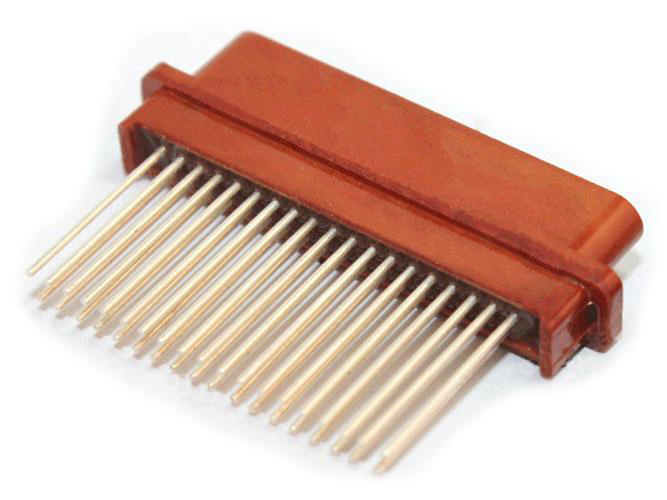

Серия MDM9 (аналог РПС1-М)

Эта серия разъёмов использует шаг 1,30 мм и соответствует техническим требованиям спецификации Q/3E20032-2006 (эквивалент российскому военному стандарту ЦСНК.430421.010ТУ). Обладает компактными размерами и хорошими показателями контактного сопротивления. Отличается высокой плотностью компонентов, возможностью точечной сварки с плоскими кабелями, пайки на печатные платы и др. Используется в цепях переменного, постоянного и импульсного тока. Оснащён защитой от неправильного подключения. Контактные элементы используют кручёные проволочные упругие иглы (твист-иглы), обеспечивающие надёжный контакт и лёгкость соединения. Совместим с российскими изделиями серии РПС1-М.

Данная серия разъёмов широко применяется в системах электрооборудования авиации, аэрокосмической техники и др.

Технические характеристики

• Температура окружающей среды: -60°С ~ +85°С

• Вибрация: 1 Гц ~ 2500 Гц, 392 м/с²

• Удар: 14700 м/с² (однократный); 1470 м/с² (повторный)

• Постоянное ускорение: 980 м/с²

• Относительная влажность: 98% при 35°С (без конденсата)

• Сопротивление контакта: ≤0,01 Ом

• Сопротивление изоляции: в нормальных условиях ≥1000 МОм, при влажности ≥20 МОм

• Номинальный ток: 1 А, макс. ток на контакт: 2 А

• Рабочее напряжение: 150 В

• Пробивное напряжение: 600 В (1 мин)

• Механический ресурс: 250 соединений

• Срок службы: ≥90000 ч
