Описание

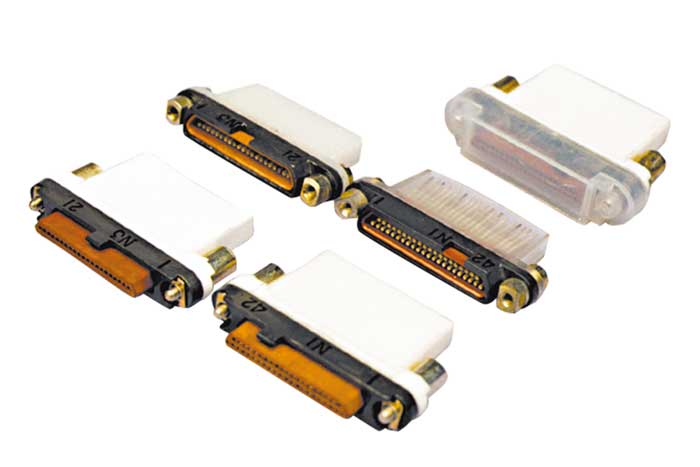

Серия MDM7 (аналог CНП339, СНП378, ОНП-ЖИ)

Высокоплотные прямоугольные микроэлектрические разъёмы. Данная серия включает вилки и розетки.

Вилки и розетки имеют металлические корпуса и прямые пластиковые хвостовики.

Фиксирующие штифты с резьбовыми замками обеспечивают надёжное соединение вилок и розеток.

Розетки доступны для переднего и заднего монтажа.

Изделие выполнено с шагом 1,25 мм и соответствует требованиям спецификации Q/3E20032-2006 (эквивалент российскому военному стандарту ЦСНК.430421.004ТУ). Имеет компактные размеры, высокую плотность контактов и возможность точечной сварки с плоскими кабелями и т.д.

Особенности: Используется в цепях переменного, постоянного и импульсного тока. Имеет защиту от неправильного подключения. Контакты выполнены в виде кручёных проволочных упругих игл (твист-иглы), что обеспечивает надёжный контакт, лёгкость вставки и извлечения. Совместимы с российскими разъёмами серии ЧП339.

Данная серия разъёмов широко применяется в авиации, аэрокосмической технике, электронной и электрической аппаратуре.

• Температура окружающей среды: -60°C~+85°C

• Вибрация: 1 Гц~3000 Гц, 392 м/с²

• Удар: 14700 м/с² (однократный); 1470 м/с² (повторный)

• Постоянное ускорение: 4900 м/с²

• Относительная влажность: 35°C, 98% (без конденсата)

• Сопротивление контакта: ≤ 0,01 Ом

• Сопротивление изоляции: в нормальных условиях ≥5000 МОм, при повышенной влажности ≥20 МОм

• Номинальный ток: 1 А, макс. ток на контакт: 2 А

• Рабочее напряжение: 150 В

• Пробивное напряжение: 600 В (1 мин)

• Механический ресурс: 500 соединений
