Описание

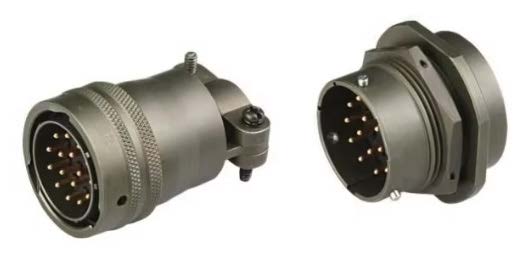

Соединители серии IQ8525

GJB598A-1996 (MIL-C-26482G)

Эта серия продуктов полностью соответствует техническим требованиям национального военного стандарта GJB598A-1996 (MIL-C-26482G) и имеет характеристики быстросъемного байонетного соединения. Продукты этой серии широко применяются в авиации, космической отрасли и других электронных устройствах.

1. В кольце герметизирующего корпуса имеется защита от жидкости и пыли, чтобы герметизировать каждый провод. После соединения штекера и гнезда, герметизирующее кольцо герметизирует периметр, предотвращая проникновение жидкости и пыли внутрь.

2. После соединения штекера и гнезда, сжимающая пружина генерирует постоянное

3. Запирающее усилие. Используется заполняющий материал для поддержания герметичности между изолятором, герметизирующим корпусом и оболочкой.

4. Задние запирающие зубья предотвращают вращение зажимного кольца и усиливают герметизацию.

Технические характеристики

• Сопротивление изоляции:

— в нормальных условиях ≥5000ΜΩ

— при повышенной температуре ≥100MΩ

• Рабочая температура: -55℃ ~ +200℃

• Устойчивость к солевому туману: 48 ч или 500 ч

• Герметичность: При разнице давления между двумя концами герметичного гнезда 0,1 МПа, скорость утечек воздуха ≤1×10⁻⁷ Па·м²/с

• Относительная влажность: +40℃ ~ +65℃, 95%-98%, 100MΩ

• Номер стандарта предприятия: Q/3E 20018-2003
