Описание

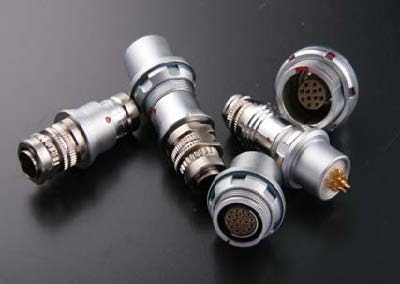

Серия F — миниатюрные круглые разъёмы высокой плотности

Миниатюрные круглые разъёмы серии F имеют прямолинейную конструкцию с системой push-pull и функцию автоматической фиксации после соединения. Особенности серии F включают быстрое соединение, высокую контактную плотность, компактные размеры, возможность слепого соединения и устойчивость к внешним воздействиям. Разъёмы этой серии широко применяются в условиях, требующих высокой плотности монтажа, ограниченного пространства или поворотной установки. Используются для соединений переменного и постоянного тока в военной и коммерческой радиоаппаратуре, медицинских устройствах, измерительных и испытательных приборах, аудио- и видеотехнике, системах сбора данных и промышленного управления.

Основные особенности

• Штекер и розетка с прямолинейной системой push-pull фиксации

• Розетка с монтажом через накидную гайку и степенью защиты IP68

• Штекер и розетка комплектуются контактами в виде штырей или гнёзд

• Типы оконечных соединений: штекер — пайка; розетка — пайка и прямое подключение к печатной плате

• Два типа защиты от неправильного соединения: одно- и двухполюсная

• Варианты покрытия корпуса: чёрное и натуральное хромирование

• Коды корпуса: 102, 103, 1031, 104, 105

Основные технические характеристики

[Механические характеристики]

• Износостойкость: 1000 циклов

• Вибрация: частота 10~2000 Гц, ускорение 147 м/с², непрерывность ≤1 мкс

• Удар: ускорение 490 м/с², непрерывность ≤1 мкс

[Эксплуатационные характеристики]

• Температурный диапазон: -55℃ ~ +200℃

• Относительная влажность: до 95% при 40℃

• Розетка соответствует степени защиты IP68

• Устойчивость к солевому туману: 96 часов
