2KA Серия (аналог 2РМ, 2РМД)

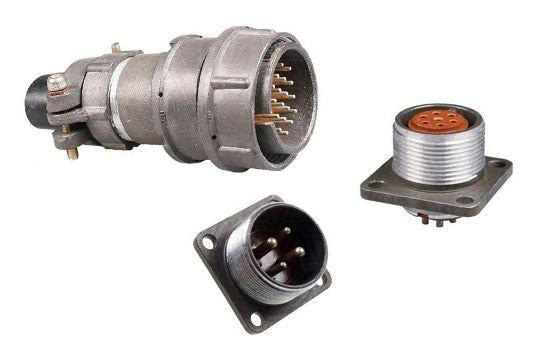

Серия 2KA (аналог 2РМ, 2РМД) — цилиндрические соединители
Малые цилиндрические электрические соединители для подключения цепей в электро- и радиоустановках, соединение вилки и розетки осуществляется резьбовой соединительной гайкой.
Техническая документация Даташит 2KA Series
Описание
Серия 2KA (аналог 2РМ, 2РМД)
Малогабаритные круглые электрические разъёмы 2РМ, 2РМД предназначены для электрических соединений в радио- и электрооборудовании. Соединение штекера и розетки осуществляется при помощи резьбовой накидной гайки. Герметичные исполнения — 2РМГ, 2РМДГ. Герметичные сквозные исполнения — 2РМГП, 2РМГПД.
Локализованная модель: 2KA (аналог 2РМ, 2РМД)
Технические характеристики
• Температура окружающей среды: -60 ℃ ~ +150℃, до +200℃ (для герметичных версий)
• Виброускорение: 10~5000Гц, 50g
• Ударное ускорение: однократно 500g, многократно 100g
• Рабочее напряжение: до 560В
• Номинальный ток:
| ⌀1.0 | ⌀1.5 | ⌀2.0 | ⌀3.0 |
| 5A | 10A | 20A | 40A |
• Сопротивление контактов:
| ⌀1.0 | ⌀1.5 | ⌀2.0 | ⌀3.0 |
| <5 мОм | <2.5 мОм | <1.6 мОм | <0.8 мОм |
• Сопротивление изоляции: ≥1000 МОм (в нормальных условиях), ≥20 МОм (во влажной и тёплой среде)
• Износостойкость: не менее 500 циклов подключения/отключения
• Гарантийный срок: 7 лет
• Стандарт: Q/3E 20006-2003
